干干天天_免费在线一区二区_欧美在线观看一区二区_www国产精_午夜免费福利片_a级片在线观看

双金属耐磨钢板简介

双金属耐磨钢板是利用电弧的方式将高达40-60％的碳化铬合金结合到合适的钢铁基板上构成的复合耐磨层板。该层板堆焊层材质均匀，外观规则，耐磨层金相组织中的碳化物呈纤维状分布，且与表面垂直，表面硬度可达到HRC67以上，高碳化铬含量的硬质合金，使耐磨复合板适用于磨损极为严重的环境。

复合耐磨钢板还具有高硬材料和韧性材料的双重性能，它与国内其他工程抗磨材料如各种合金钢板、铸造耐磨板、铸石、橡胶、聚氨脂等相比，具有不可替代的综合优异性能。

堆焊双金属耐磨钢板根据不同的工矿条件，采用不同的合金成份，可满足冲击、腐蚀、磨粒磨损、不同环境温度等各类工矿要求,大大减少普通钢板材料使用，科技进步带来综合社会效益。

图1双金属耐磨钢板表面有焊道

该产品由我公司自主研发工艺，并结合国外较先进工艺研制而成，产品最大特点：耐磨层表面光滑、平整，极少产生裂纹，能有效控制、调节产品硬度耐磨比，由于耐磨层与基板采用冶金结合，耐磨板具有很强的抗冲击性能和抗裂性能，根据不同用户需求在制作中加入钼、锰、硅、碳化硼等合金元素后，更具耐高温（600-1200℃）工况使用，更具抗耐磨性（HRC＞63°），公司还可制作镜面埋弧焊耐磨钢板。

从北京耐默公司了解到，复合耐磨钢板的优越性能主要体现在以下几个方面：
优秀的耐磨性
合金耐磨层的化学成分中碳含量达4～5%，铬含量高达25～30%，其金相组织中Cr7C3碳化物的体积分数达到50%以上，宏观硬度为HRC56～62，碳化铬的硬度为HV1400～1800。由于碳化物成于磨损方向相垂直分布，即使与同成分和硬度的铸造合金相比较，耐磨性能提高一倍以上。与几种典型的材料耐磨性对比如下：　
（1）与低碳钢；20～25：1
（2）与铸态高铬铸铁；1.5～2.5：1
良好的耐冲击性：

复合耐磨钢板的基板为低碳钢或低合金。不锈钢等韧性材料，体现双金属的优越性，耐磨层抵抗磨损介质的磨损，基板承受介质的载荷，因此有良好的耐冲击性。可以承受物料输送系统中承受高落差料斗等冲击和磨损。

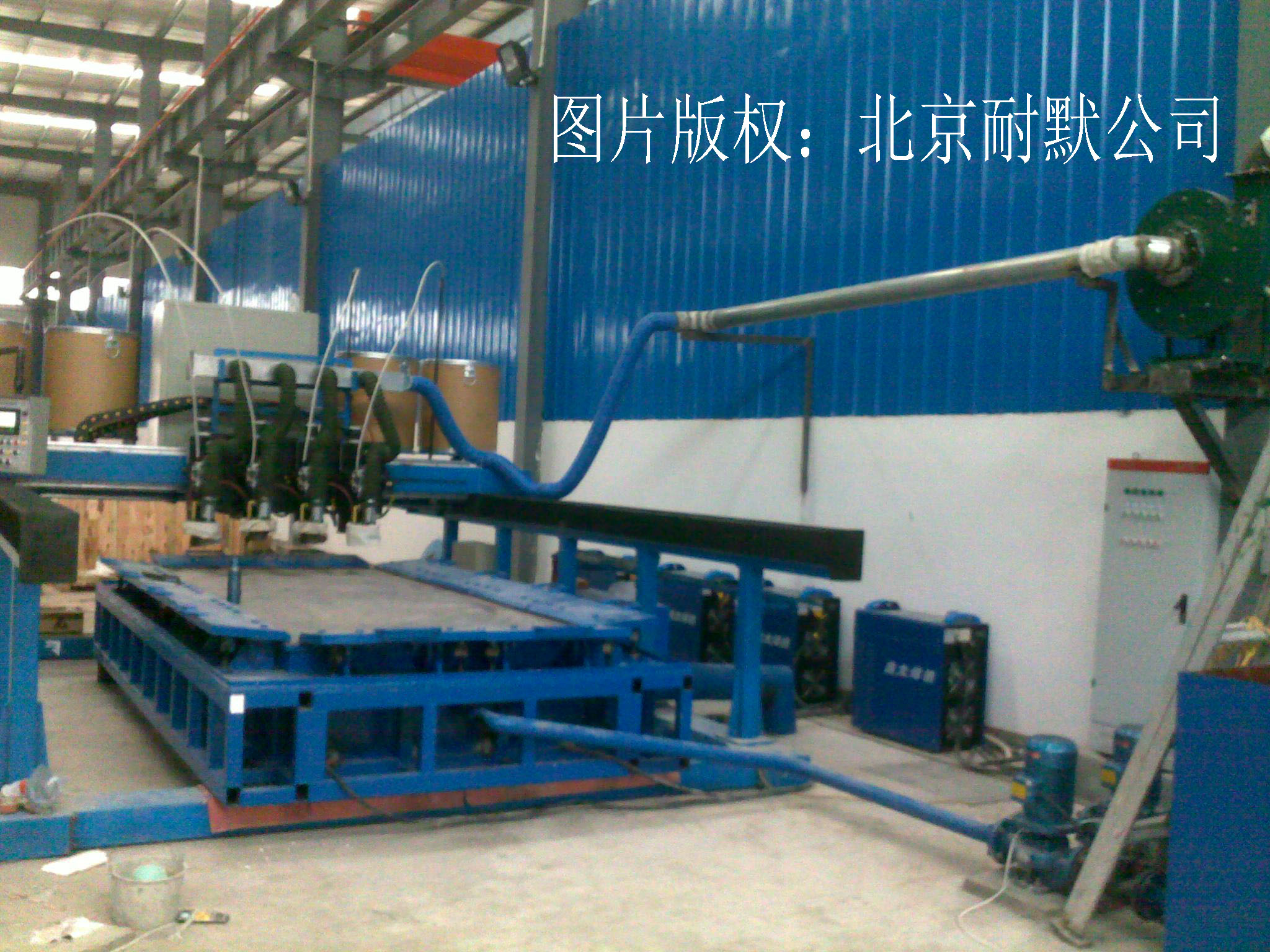

图2双金属耐磨钢板专业的制作设备

较好的耐热性：

合金耐磨层推荐使用在≤600℃工况下使用，若在合金耐磨层中加入钒，钼等合金，可以承受≤800℃的高温磨损。　
推荐使用温度如下：
普通碳钢基板推荐不高于380℃工况使用；
低合金耐热钢板（15CrMo，12Cr1MOV等）基板推荐不高于540℃工况使用；
耐热不锈钢基板推荐在不高于800℃工况使用。
好的耐腐蚀性
复合耐磨钢板的合金层中含有高百分比的金属铬，故具有一定防锈和耐腐蚀能力。用于落煤筒和漏斗等场合可以做到防止粘煤。
